SLM2106S

600V, 290mA/600mA高压半桥驱动

样片申请

SLM2106S Datasheet

产品概述

产品特性

安规认证

典型应用图

产品概述

SLM2106S是一款高压、高速的功率MOSFET和IGBT驱动器，它提供独立的高边、低边输出驱动信号。采用专有的高压集成电路和锁存免疫CMOS技术，提供可靠的单芯片驱动方案。逻辑输入电平与标准CMOS或LSTTL输出兼容，最低支持3.3V逻辑。输出驱动器具有高脉冲电流缓冲级，以减小驱动器交叉导通。浮动通道可用于驱动高边配置的N型沟道功率MOSFET或IGBT，工作电压可高达600V。

产品特性

为自举供电设计的浮动通道

全电压范围运行达600V

允许瞬态负电压，不受dV/dt影响

驱动电源范围从10V到20V

欠压闭锁

3.3V，5V和15V逻辑兼容

两通道间匹配传输延时

防止交叉导通逻辑

典型开通/关断延时：160ns/220ns

典型驱动电流：290mA/600mA

输入输出同相

SOP8，SOP14封装

安规认证

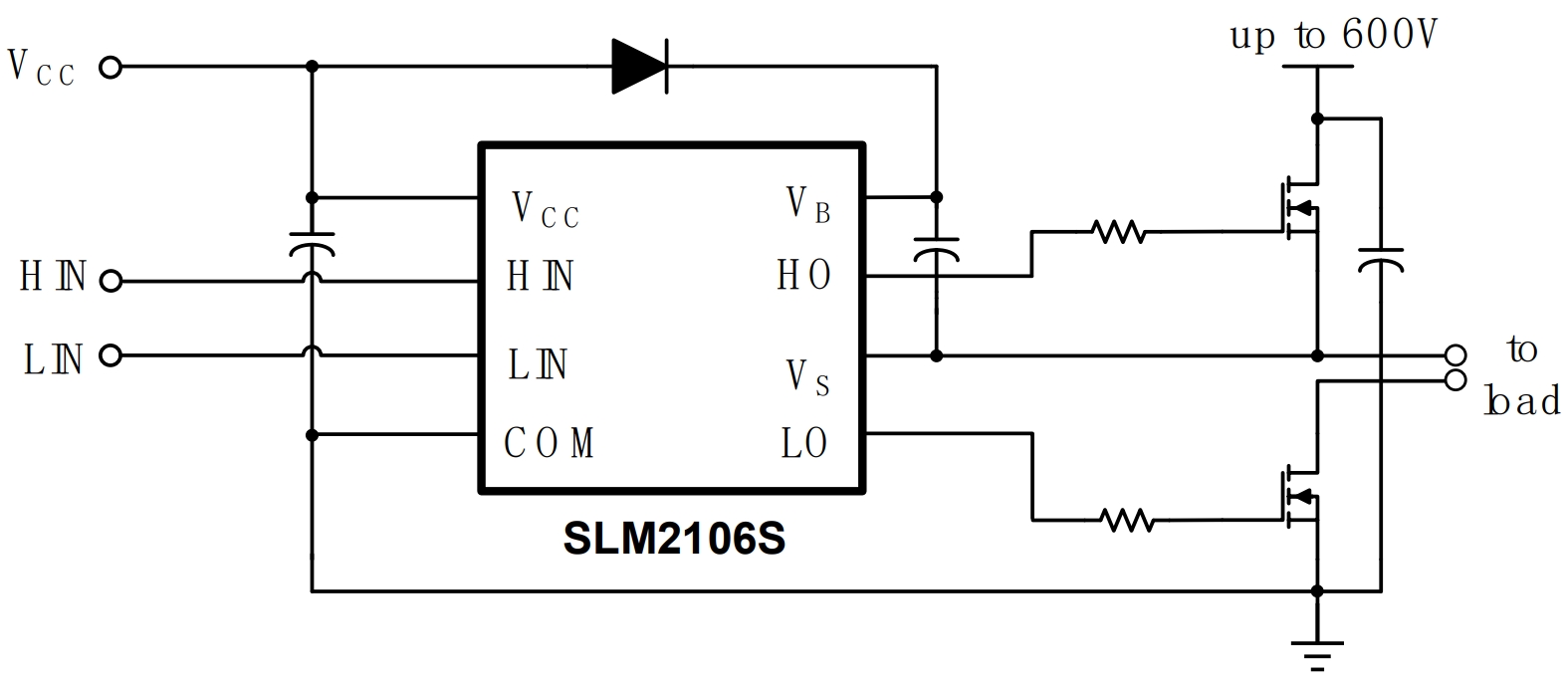

典型应用图

产品参数表

展开过滤器

Part Number	Power Switch	IOH/IOL (A)	Bus voltage （Max）（V）	Input VCC (V)	Ton/Toff Typ(ns)	Tr/Tf Typ(ns)	Deadtime Typ(ns)	Delay Match Max(ns)	Operating Temp（℃）	Package Group	Packing/QTY
SLM2106SCA-13GTR	IGBT/ MOSFET	0.29/0.6	600	10-20	160/220	70/35	N/A	30	-40-125	SOP8	Reel/2500
SLM2106SCJ-13GTR	IGBT/ MOSFET	0.29/0.6	600	10-20	160/220	70/35	N/A	30	-40-125	SOP14	Reel/4000
